本文以某辦公大樓內的儲能項目為例進行分析，此工程擬在辦公大樓內新建一套磷酸鐵鋰電池儲能系統，共分成兩個儲能子系統。辦公大樓內共有10/0.4kV變壓器10臺，其平均有功負荷如下：
儲能系統接入方案有接入10kV母線，接入1#、2#變壓器下400V母線和接入3#、4#變壓器下400V母線三個方案。

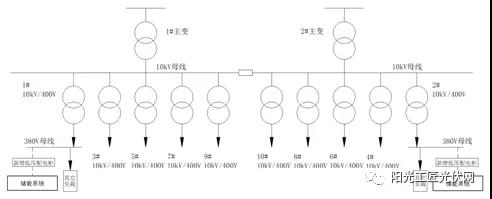

方案一，儲能系統接入1#、2#變壓器下400V母線

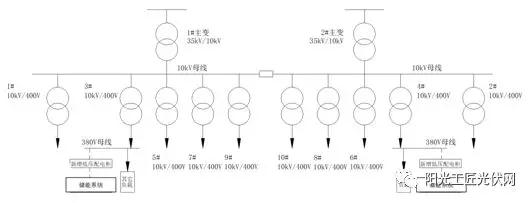

方案二，儲能系統接入3#、4#變壓器下400V母線

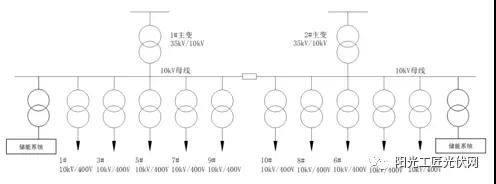

方案三，儲能系統接入10kV母線

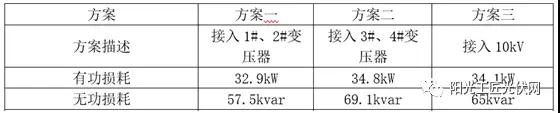

應用ETAP軟件對三種方案進行潮流分析計算，計算結果如下：
由此可知，接入方案一的系統損耗最小，方案三次之，方案二最大。出現這種情況的原因是1#、2#變壓器的負荷較大，3#、4#變壓器的負荷較小。
從上述分析來看，方案一的系統損耗最小，具體接入方案的確定還應根據現場條件以及標準規范的要求等綜合考慮確定。
