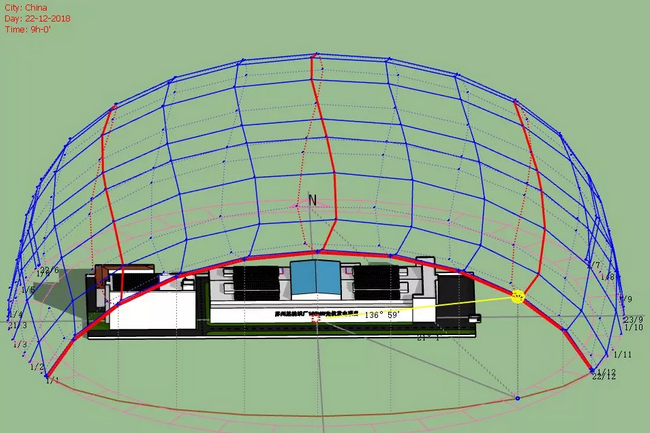

筆者從業經歷中做過的一個分布式屋頂光伏項目，建筑方位非正南正北，且建筑本身多跨度間高度不同，雖然各專業對設計方案都給出了詳細的說明，但項目業主方仍心存顧慮，擔心光照條件不佳和陰影遮擋問題影響發電效率。為了打消業主的顧慮，筆者團隊運用BIM技術，通過三維設計平臺建模，對設計方案進行了實時的光照條件模擬，以證明設計方案滿足規范要求，最終獲得了業主的信任，順利通過了項目審查。
通過上述經歷筆者想要說明的是，分布式光伏項目的屋頂條件往往都比較復雜，除了方位角還存在很多不同類型的遮擋問題，傳統的二維圖紙交付方式，不利于多方溝通和設計意圖理解，也無法滿足更精細化的分布式光伏項目需求。
相比傳統的二維圖紙，三維模型更為直觀，在進行設計方案說明時可以展示的更直接、更具體。同時，將BIM技術運用到光伏項目中，通過參數化的光伏系統模型可以最大化的發揮三維設計平臺的優勢，提高生產力，降低成本。使項目從設計階段到施工階段再到運營階段，全生命周期都可以實現可視化、可出圖、可模擬、可協同等目標。業主方可以隨時查看BIM模型，了解項目的最新進展；設計方可以便捷地與業主方和施工方溝通設計方案，獲取多方意見；施工方可以借助BIM模型實現虛擬施工（VDC），預先發現問題，減少返工，進而提高施工效率和施工質量。
BIM技術是二維制圖到三維制圖的一次重大飛躍，在國外已經應用比較成熟。國內雖起步較晚，但近些年發展迅速，也得到了政府部門的高度重視和大力推廣。其中，建筑業“十二五”規劃就明確提出了要推進BIM協同工作等技術的應用，從上海世博會場館開始也有很多政府項目招標文件中明確要求采用BIM技術建設。
分布式光伏項目因其自身的建筑屋頂屬性，選擇BIM技術正是順應了光伏行業與時俱進、推陳出新的時代要求。將主要應用于建筑領域的BIM技術引入到光伏行業，是BIM技術應用的一次重要嘗試和探索，也是光伏行業發展的一次重大創新和革命。
目前，行業內運用BIM技術建成的光伏發電項目較少，對于設計平臺的選擇主要集中在Revit和SktechUp（草圖大師）這兩款主流的BIM軟件。
Revit是由Autodesk公司開發的一套系列軟件，軟件本身功能強大，邏輯嚴謹，但工作流相對固化，操作繁瑣，學習難度大，對硬件也要求較高，更適用于大型建筑項目。
SketchUp（草圖大師）是應用最為普遍的建模軟件之一，軟件體量小響應迅速，操作簡單，上手容易，對硬件配置要求也不高，其建?？?、插件多、修改快、出施工圖快等特點和開放自由的工作流，非常適合各個行業的中小型項目方案推演。
兩款軟件各具優勢和特點，但筆者認為SketchUp軟件去標準化、去中心化的軟件基因更適合分布式光伏項目。憑借著其龐大的模型庫和豐富的插件庫，可以更快捷地創建光伏BIM模型。同時還可以根據需要定制開發相關的功能插件，實現更具體的專業需求。比如skelion（www.skelion.com）就是SketchUp平臺的一款功能強大的太陽能系統設計插件，可以通過將光伏組件根據設定的參數自動布置到屋頂表面，然后配合如PVsyst等軟件進行后續的系統計算。該插件使用簡單，只需要選擇插入面，然后單擊太陽能電池圖標即可。在設置窗口中，可以定義光伏組件的傾角和方位，組件類型，布置方式，以及不同時間點或時間段的陰影避讓范圍條件。還可以根據組件廠商發布的最新產品，在用戶數據庫中自定義創建最新的光伏組件。
在筆者的實際工作中，已經通過使用SketchUp+Skelion完成過百余個分布式光伏項目，總結出了較為系統的工作流程和豐富的使用技巧，在后續的文章中將會同大家分享。
