什么是“逆流”？
在分布式光伏系統中，當光伏發電的功率大于本地負荷功率時，多余的電力無法被本地負荷完全消納，就會流入電網，形成逆流。電網逆流會未被其它負載消耗導致電網系統電壓升高，而長時間的過壓運行，會損壞用戶側和光伏發電側設備；另外，伴隨光伏系統并網規模的不斷擴大，逆流甚至?xí)绊懻麄€(gè)電網系統的安全穩定運行。
CET分布式光伏剛?cè)岵?jì)防逆流解決方案
CET中電技術結合光伏電站的特點、全面考慮電網及發電企業的需求，推出“剛?cè)岵?jì)”的分布式光伏防逆流解決方案。“如 “柔性”防逆流產品-CET-7320-B控制終端；“剛性”防逆流產品-PMC-751X-G/iRelay51-G防孤島保護裝置；數據采集產品-PMC-350-A5防逆流電表。

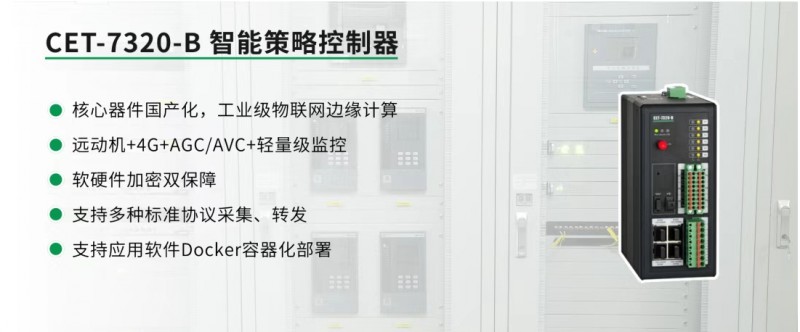

（1）CET-7320-B控制終端

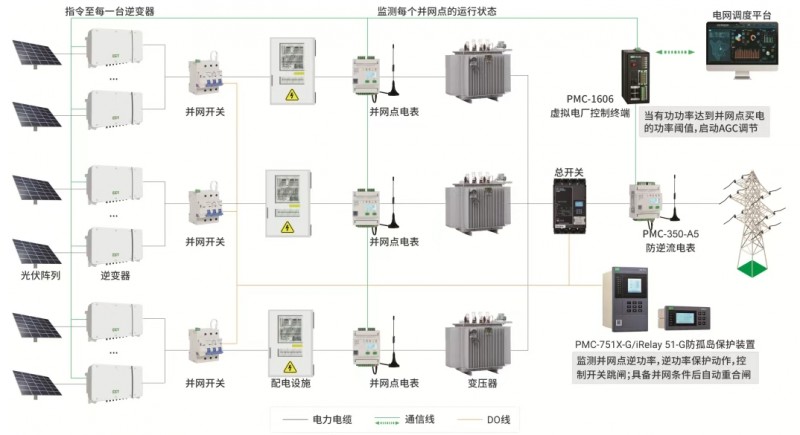

CET-7320-B控制終端與PMC-350-A5防逆流電表配合，采集光伏與電網公共連接點的實時功率，產品內置的AGC智能算法可以實時跟蹤負荷變化，動態調節逆變器的有功功率輸出，既達到防逆流的目的，又兼顧了發電效益，使得光伏在不切斷的情況下，應發盡發。
（2）PMC-751X-G/iRelay 51-G 防孤島保護裝置
PMC-751X-G/iRelay 51-G 防孤島保護裝置具有逆功率保護功能，當光伏系統發生逆流時，裝置會監測到逆功率并觸發保護動作，跳開光伏并網開關，從而避免發生電網逆流，實現分布式光伏系統的發電量全部自發自用。

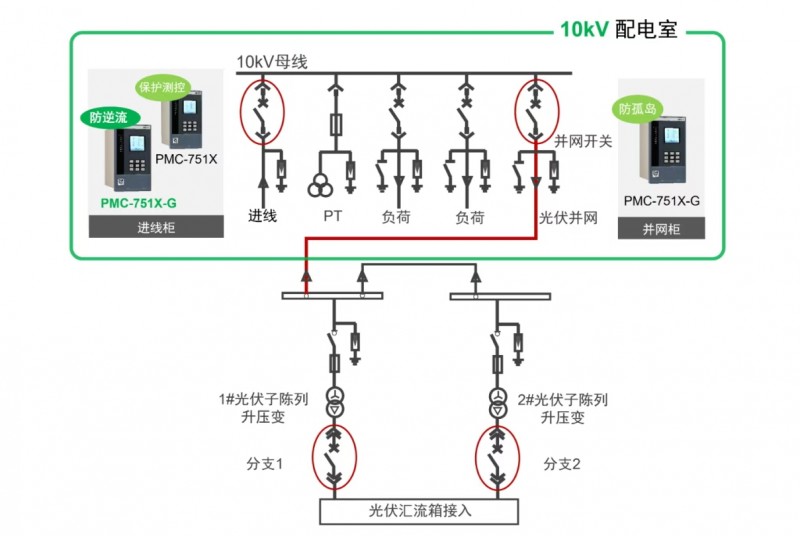

在10kV及以上光伏發電系統中，推薦在進線柜安裝PMC-751X-G并投入逆功率保護功能，當進線柜出現逆流，PMC-751X-G監測到逆功率后觸發保護動作，跳開分支1或分支2斷路器，降低光伏發電功率，保證全部發電自發自用；若PMC-751X-G再次監測到逆功率，便會跳開光伏并網開關，避免發生電網逆流。
在10kV以下的光伏發電系統中，推薦在光伏并網柜安裝iRelay 51-G并投入逆功率保護功能。當并網開關出現逆流，iRelay 51-G監測到逆功率后觸發保護動作，選擇跳開Q01并網開關，降低發電功率，保證全部發電自發自用；如果iRelay 51-G再次監測到逆功率，便會觸發保護動作跳開Q02并網開關，避免發生電網逆流。
目前，CET分布式光伏防逆流解決方案已應用于青島地鐵、山西高速公路等多個現場，如某市地鐵1號線車輛段的分布式光伏防逆流項目，CET為其提供分布式光伏防逆流方案，方案通過智能監控與調控，有效防止了光伏電力向電網逆流，在確保電網安全的前提下，實現光伏系統發電效率的最大化，既保障了電網的安全穩定運行，又提升了光伏電力的使用效率，實現了經濟效益與環境效益的雙贏。
